Nettoyage de la glace dans le Dewar

21 April 2015Non classéDewar, gravimètre à supraconductivité, gravimètre cryogénique, Grotte de Lorette, hélium, iGrav, KARAG, laboratoire souterrain de RochefortMichel Van Camp

Ce 14 avril 2015 nous avons profité d’une intervention technique pour retirer la tête froide qui maintient la température de 4.2 K (environ -269°C) dans le gravimètre. Avant de remettre la tête froide, il convient toujours de nettoyer la glace qui se forme à l’entrée du Dewar ( = vase isolant contenant l’hélium liquide). Les photos montrent le gaz froid qui ressort du gravimètre lors de l’injection d’hélium gazeux chaud qui permet de faire fondre et évacuer la glace (c’est essentiellement une glace d’air, pas une glace d’eau). Sur la gauche, la tête froide qui a été retirée pour accéder au “Dewar”. Il faudra plus de 24 h pour que la tête froide retrouve sa température optimale de fonctionnement.

Construction des piliers

31 March 2015Non classégravimètre absolu, gravimètre cryogénique, Grotte de Lorette, KARAG, Piliers, RochefortMichel Van Camp

Les gravimètres doivent être mis en contact le mieux possible avec la roche. Leur socle doit être découplé du sol du laboratoire (la présence d’un opérateur suffit à faire bouger le carrelage et à perturber le gravimètre).

Il a fallu creuser sous le laboratoire afin de trouver le contact avec la roche mère. Ensuite, pour le futur gravimètre à supraconductivité, le rocher a été lissé et les parois, isolées.

Quelques images des travaux en 2013:

Pour le gravimètre absolu, il n’est physiquement pas possible de l’installer dans ce genre de trou, on a dû combler le trou avec un ciment spécial: pas de fer, pas de cailloux, 35% de ciment, 65% de sable. Cela constitue un ciment très dur, peu flexible, peu sensible aux fluctuations de température, sans effet magnétique. Il a été vibré pour éviter les bulles d’air.

Et voici le gravimètre absolu posant fièrement sur son nouveau pilier:

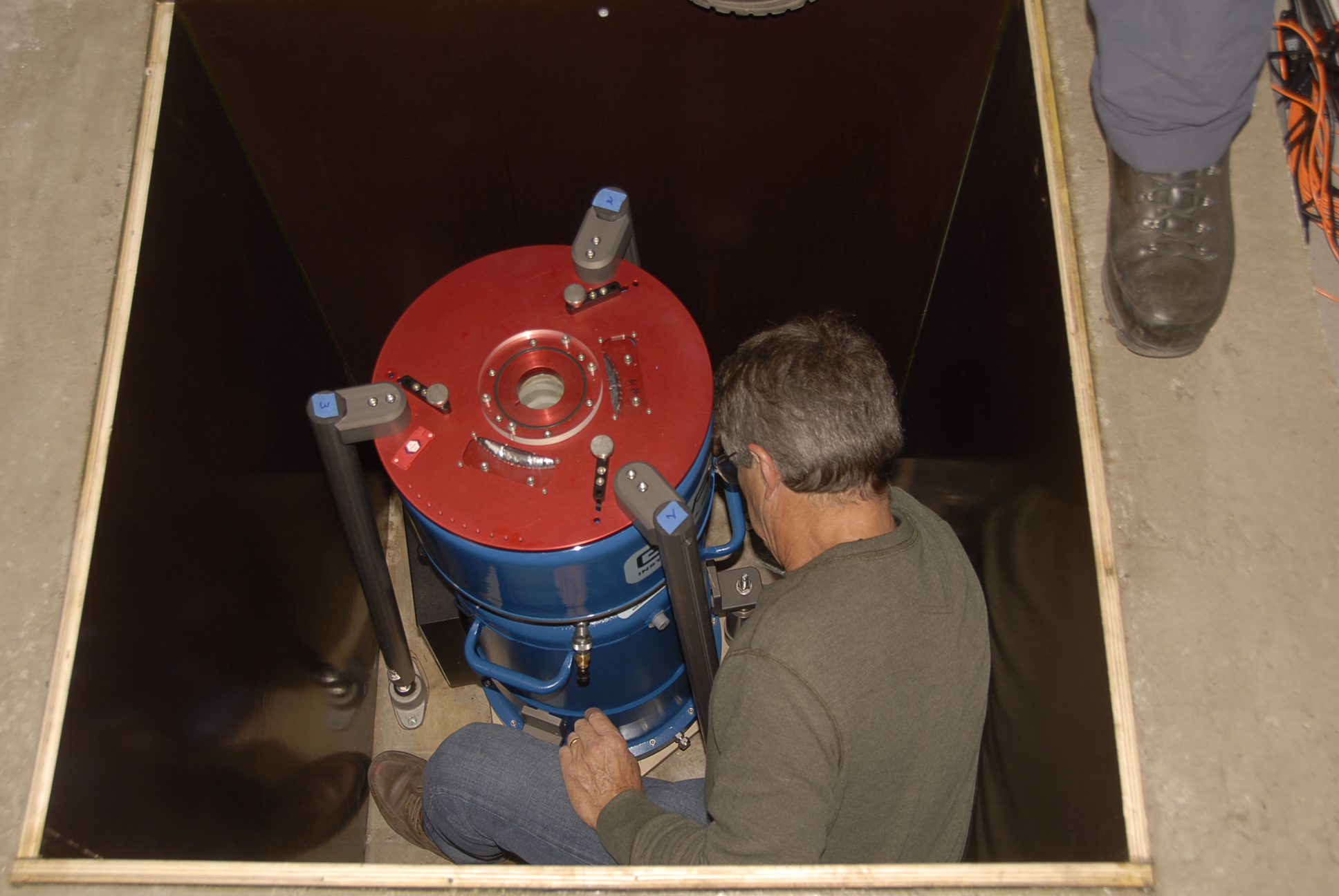

Arrivée du gravimètre cryogénique iGrav 019

31 March 2015Non classégravimètre à supraconductivité, gravimètre cryogénique, hydrogéologie, iGrav, KARAG, Loterie Nationale, RochefortMichel Van Camp

superconducting gravimeter — Livraison le 26 décembre 2014

Le 26 novembre 2014: C’est un grand jour: livraison du gravimètre à supraconductivité iGrav#019 de la firme GWR.

Cet instrument, payé grâce à un subside de la Loterie Nationale, va nous permettre de mesurer les effets sur la pesanteur des variations des stocks en eau dans le massif karstique.
